Antriebe für Car System mit hoher Übersetzung 2.0

!! Bitte beachten Sie die Downlaodbedingungen am Ende der Seite !!

Vollständig überabeitet!

Gerade bei digitalen Car Systemen werden Antriebe für Fahrzeuge benötigt, die einen großen Drehzahlbereich abdecken und in den langsamen Geschwindigkeitsbereichen ein gutes Drehmoment liefern. Zusätzlich müssen die Antriebe bei Anlagen, die auf Modellbahnausstellungen gezeigt werden sehr hohe Belastungen aushalten. Die auf dieser Seite gezeigt Antriebe liefern alle zuvor genannten Eigenschaften.

Die Antriebe gibt es in einer 6mm und 7mm Variante. Beide Varianten haben ein Übersetzungsverhältnis von 105:1. Ebenfalls sind bei beide Varianten die Antriebsachsen Kugelgelagert und können nach dem Einbau des Antriebs jederzeit zu Wartungszwecken ohne Werkzeug herausgeclipst werden .

Der 6mm Antrieb ist für alle gängigen H0 LKW Modelle gedacht.

Der 7mm Antrieb ist eher für gorße H0 Fahrzeuge z.B. Sattelschlepper oder Gigliner gedacht, wo ein sehr hohes Drehmoment benötigt wird.

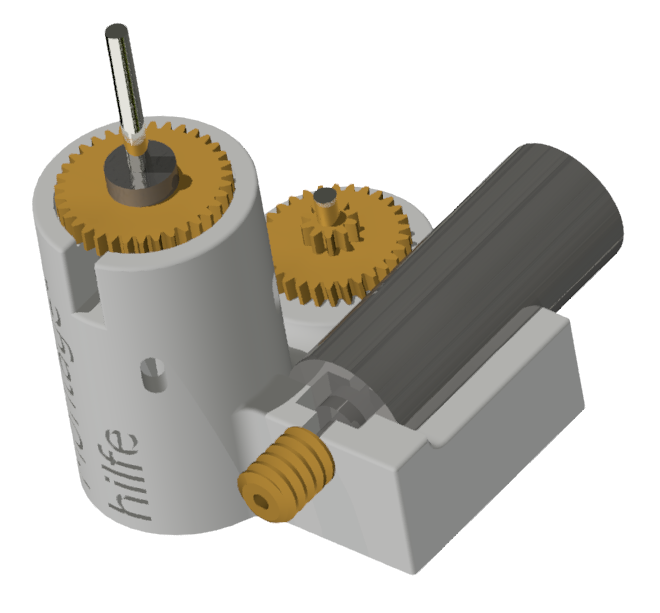

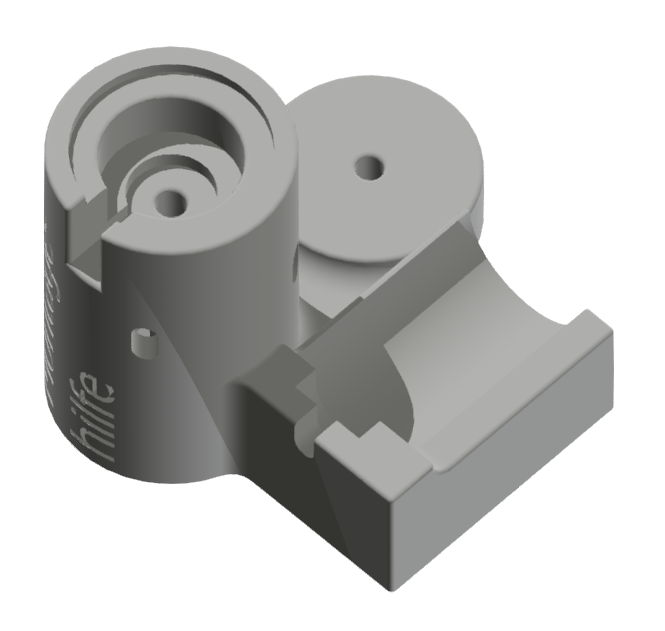

Neu bei der V2 ist jetzt auch eine sog. Montagehilfe. Mit der es zum Kinderspiel wird, die Zahnräder in den richtigen positonen zu plazieren.

Hier alle erforderlichen Daten zum Nachbau

Hinweis zum Copyright:

  • Die auf dieser Seite zum kostenlosen Download angeboten Daten oder Projekte können von jedem für den privaten Gebrauch heruntergeladen, optimiert und verwendet werden. Kritiken oder Verbesserungsvorschläge können Sie mir unter info@kufneau.de gerne mitteilen.
  • Jegliche kommerzielle Nutzung ist nur durch schriftliche Genehmigung des Autors gestattet. Hierzu wenden Sie sich bitte an info@kufenau.de. Sollte ich dennoch den Verdacht haben, dass eines meiner Projekte kommerzielle Verwendung findet, so behalte ich mir vor, diese Downloadseite jederzeit zu sperren.
  • Sämtlich Software und Hardware Projekte unterliegen der GPL General Public License (hier eine deutsche Übersetzung). Bei Software werden allerdings nur die fertigen Firmware Files zum direkten Download angeboten. Die zugehörigen Source Code sind auf Anfrage unter info@kufenau.de mit dem Betreff: „ Bitte um Zusendung des Source Codes zu ….“ erhältlich. Diese stehen ebenfalls unter der General Public License.

Haftungsausschluss:

  • Bei Bauanleitungen oder Software jeglicher Art übernehme ich keinerlei Haftung für irgendwelche Schäden die dem Anwender oder Dritten durch die Verwendung der Software, Hardware oder Bauanleitungen entstehen bzw. verursacht werden.
  • Ebenfalls hafte ich nicht für entgangen Umsatz oder Gewinn oder sonstige Vermögensschäden, die durch die Verwendung der hier angebotenen Software, Hardware oder Bauanleitungen entstehen können.
  • Ich bitte die hier zur Verfügung gestellten Daten nur herunter zu laden, wenn Sie mit diesen Regelungen einverstanden sind.

Weiterhin beachten Sie bitte die allgeneinen Datenschutzrichtlinien dieser Website.
